Toz Boya Kür Fırını: Kür Penceresi ve Çapraz Bağlanma
Toz fırında erir, akar, çapraz bağlanıp katı bir filme dönüşür. Toz kaplı parça konveyörle fırına girer.

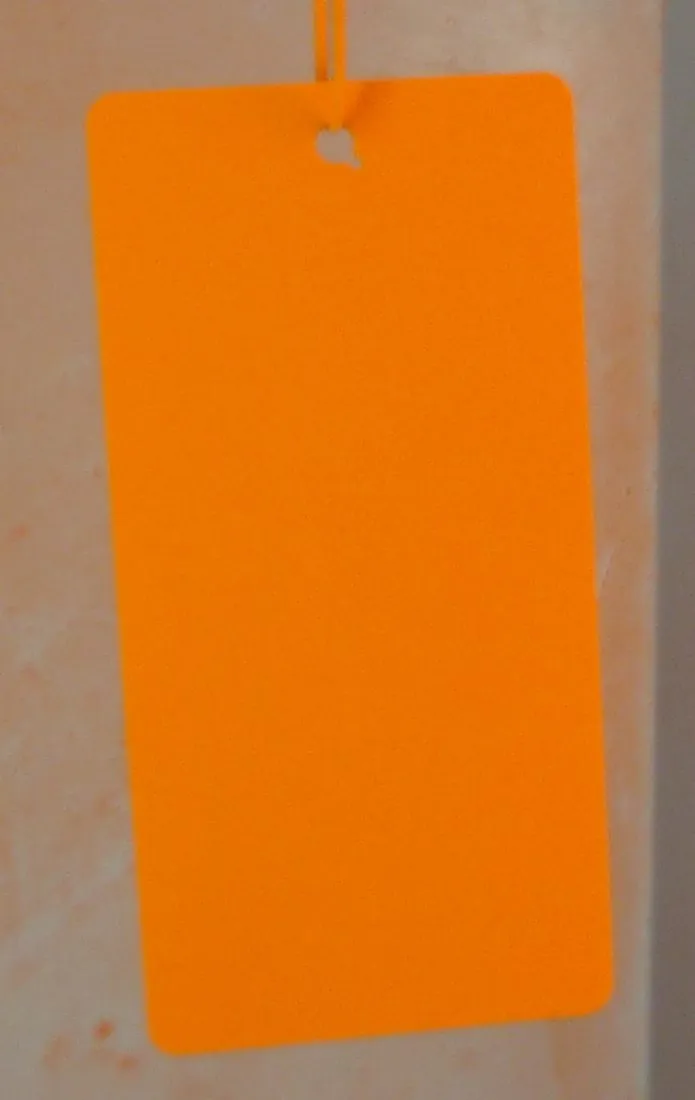

Fotoğraf: Hardcoreraveman · Kamu malı · Wikimedia Commons
Bu aşamada ne olur?
Toz kaplı parça konveyörle fırına girer. Toz önce yumuşar ve erir, yüzeye ıslanıp yayılır; sertleştirici reçineyle tepkimeye girerek çapraz bağlanır ve sıvıdan katıya geçer. Kürleme bu yüzden bir kurutma değil, kimyasal bir tepkimedir. Bir kez bağlanan film yeniden eritilip akıtılamaz (termoset).
Önemli olan fırının hava sıcaklığı değil, parçanın metal sıcaklığıdır. Üretici her toz için bir kür penceresi bildirir. Yaygın tozlar örneğin 200 °C’de 10 dakika, Avrupa ve Asya’da uzun süredir 180 °C’de 10 dakika, daha yeni düşük sıcaklık tozları 160 °C’de aynı sürede kürlenir. Kütlesi büyük parça ısınıp pencereye daha geç girer.
Isıya duyarlı parçalar için UV ile kürlenen tozlar vardır: toz fırında kısa sürede (bir ya da iki dakika) erir, film yaklaşık 110–130 °C’ye ulaşır ve UV ışığıyla sertleştirilir. Karbon fiber ya da plastik gibi sıcaklığa dayanmayan altlıklar için tasarlanmıştır.
Fırında parçanın yolu
Parça fırında dört durumdan geçer. Sıcaklıklar tozun kendi değerleridir: yumuşama yaklaşık 80 °C, erime yaklaşık 150 °C kadardır; kür penceresi ise tozdan toza değişir.
| Bölge | Sıcaklık | Ne olur? |
|---|---|---|
| Isınma | Ortam → yaklaşık 80 °C | Parça ısınır; toz hâlâ tanecikli, film henüz oluşmamıştır. Kütleli parçalar bu bölgede uzun kalır; ısınma hızı sonraki akışı da etkiler. |
| Yumuşama ve akış | ≈ 80 → 150 °C | Taneler yumuşar, birleşir ve akar. Yüzeyin düzgünlüğü burada belli olur: toz çapraz bağlanmadan önce yeterince akamazsa yüzeyde portakal kabuğu gibi pürüz kalır. |
| Jelleşme ve kür | Metal ≈ 160–200 °C | Çapraz bağlanma hızlanır, film jelleşir ve sertleşir. Üreticinin kür penceresi bu bölgede tutturulmalıdır: pencerenin altında film yumuşak, üstünde renk kaymış ve kırılgan olur. |
| Soğutma | Fırın çıkışı → ortam | Parça hattın soğutma bölümünde soğur; elle tutulabilecek ve paketlenebilecek sıcaklığa iner. |
Reaksiyonlar
R–COOH + epoksi → R–COO–CH₂–CH(OH)–R′
Metal ≈ 160–200 °C, yaklaşık 10 dakika
Polyester–TGIC ve polyester–epoksi hibrit sistemlerin ortak tepkimesi: epoksi halkası, polyesterin karboksil ucuyla β-hidroksi ester oluşturur. Uçucu bir ürün çıkmaz; bu yüzden TGIC’li sistemler kalın filme çıkabilir.
R–COOH + HO–CH₂CH₂–N(–C=O) → R–COO–CH₂CH₂–N(–C=O) + H₂O
Metal ≈ 160–200 °C
HAA’lı polyesterin esterleşmesi: tepkime su açığa çıkarır. Su buharı filmin içinde sıkışırsa iğne deliği yapar; bu yüzden bir kaynağa göre HAA’lı sistemlerde film kalınlığı sınırı TGIC’li sistemlere göre daha düşüktür (yaklaşık 100–125 µm karşısında yaklaşık 250 µm).
R–OH + R′–N=C=O → R–O–C(=O)–NH–R′
Blokaj çözülünce, fırın sıcaklıklarında
Poliüretan tozda hidroksil uçlu polyester, bloklu izosiyanatla tepkimeye girer. İzosiyanat çoğunlukla ε-kaprolaktamla korunur; ısıda blokaj kalkınca serbest izosiyanat üretan bağı kurar. Ayrılan kaprolaktam fırın atık gazına karışır.
Tipik değerler
| Değer | Tipik aralık |
|---|---|
| Yaygın kür koşulu | Metal sıcaklığı 200 °C’de 10 dk ya da 180 °C’de 10 dk |
| Düşük sıcaklıkta kür | ≈ 160 °C’de aynı süre |
| UV ile kürlenen toz | Fırında 1–2 dk; film ≈ 110–130 °C |
| Kürün ölçütü | Parçanın metal sıcaklığı (fırın havası değil) |
| Aşırı kürleme | Renk kayması ve kırılganlık; epoksi ve hibrit beyazlarda sararma |
Değerler tesisten tesise, tozdan toza değişen genel aralıklardır; bir toz boyanın kür penceresi ya da bir hattın ayar noktası değildir. Gerçek değerler tozun veri sayfasındadır.
Derste anlatılmayan
Reaksiyon mühendisliğinde sıcaklık-süre ilişkisi Arrhenius ile anlatılır. Burada o ilişki kür penceresi olarak karşınıza çıkar: pencerenin altında yetersiz kür (yumuşak, solventle kolay çözünen film), üstünde aşırı kürleme (renk kayması, kırılganlık). Bir de fırının ısı transferi vardır: kütlesi büyük bir döküm parçanın metal sıcaklığı ince sacdan çok daha geç yükselir. Aynı fırında aynı toz, parçaya göre kürlenmeyebilir ya da aşırı kürlenebilir. Hat hızı ve parça karışımı bu yüzden pencereye göre seçilir.
Sahadan notlar
- Kürlenmiş filmin bütün testleri (film kalınlığı, yapışma, bükme, darbe, tuz püskürtme, solvent sürtme) “Laboratuvar testleri” sayfasında toplanmıştır.
- Metal sıcaklığı bir sıcaklık kayıtçısıyla (fırından parçayla birlikte geçen bir cihaz) ya da kızılötesi termometreyle ölçülür; fırının hava sıcaklığına bakmak yetmez.
- Hat durursa fırında bekleyen parça aşırı kürlenir; hat hızlanırsa kür yetersiz kalabilir. Ağır ve hafif parçaların aynı hatta karışık asılması metal sıcaklığını bozar.
- Kür kontrolü solvent sürtmesiyle yapılır. Kürlenmiş polyester yaklaşık 25 aseton çift sürtmesinde belirgin renk geçişi ya da yumuşama göstermemelidir; yetersiz kürlenmiş film yumuşar.
- Yetersiz kür bazen daha parlak görünür; aşırı kür renk değişimine, özellikle epoksi ve hibrit beyazlarda sararmaya yol açar.
- Döküm ve galvaniz parçalar fırında gaz bırakabilir. Çözüm olarak parçanın toz uygulanmadan önce ısıtılıp gazının alınması kullanılır.
Yan konular

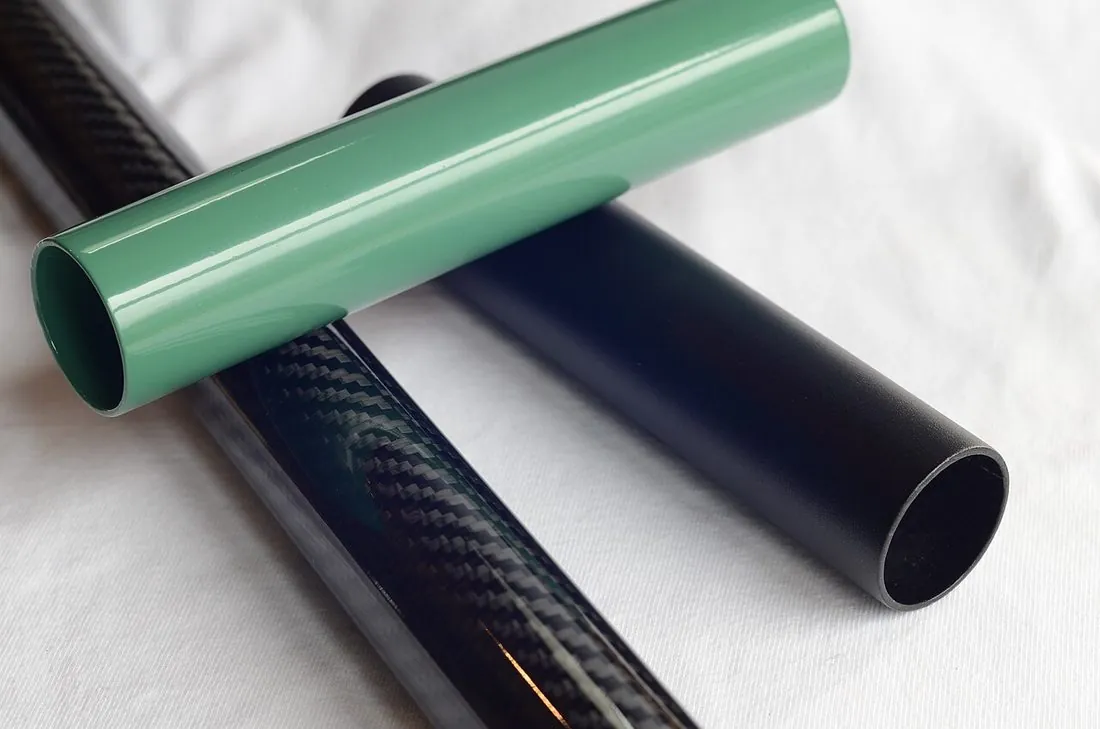

UV ile kürlenen toz boya
UV tozlar iki aşamada kürlenir. Önce toz fırında kısa sürede eritilir ve akıtılır; film bu sırada yaklaşık 110–130 °C’ye ulaşır ve henüz sertleşmemiştir. Sonra UV ışığı fotobaşlatıcıyı etkinleştirir ve çapraz bağlanma saniyeler içinde olur.
Klasik tozdan farkı, erimenin ve sertleşmenin birbirinden ayrılmasıdır. Isı yalnızca akıtmaya yetecek kadar verilir; bu da karbon fiber, ahşap bazlı levhalar ya da plastik gibi yüksek sıcaklığa dayanmayan altlıkların boyanmasını mümkün kılar.
