SEM–EDS Simülatörü: Bilinmeyen Tozu Görüntüle ve Elementlerini Bul
Taramalı elektron mikroskobunu (SEM) ve EDS'yi tarayıcıda kullan: kaplama, vakum, gerilim, odak ve astigmatizmayı ayarla, X-ışını spektrumundan bilinmeyen tozun elementlerini bul.

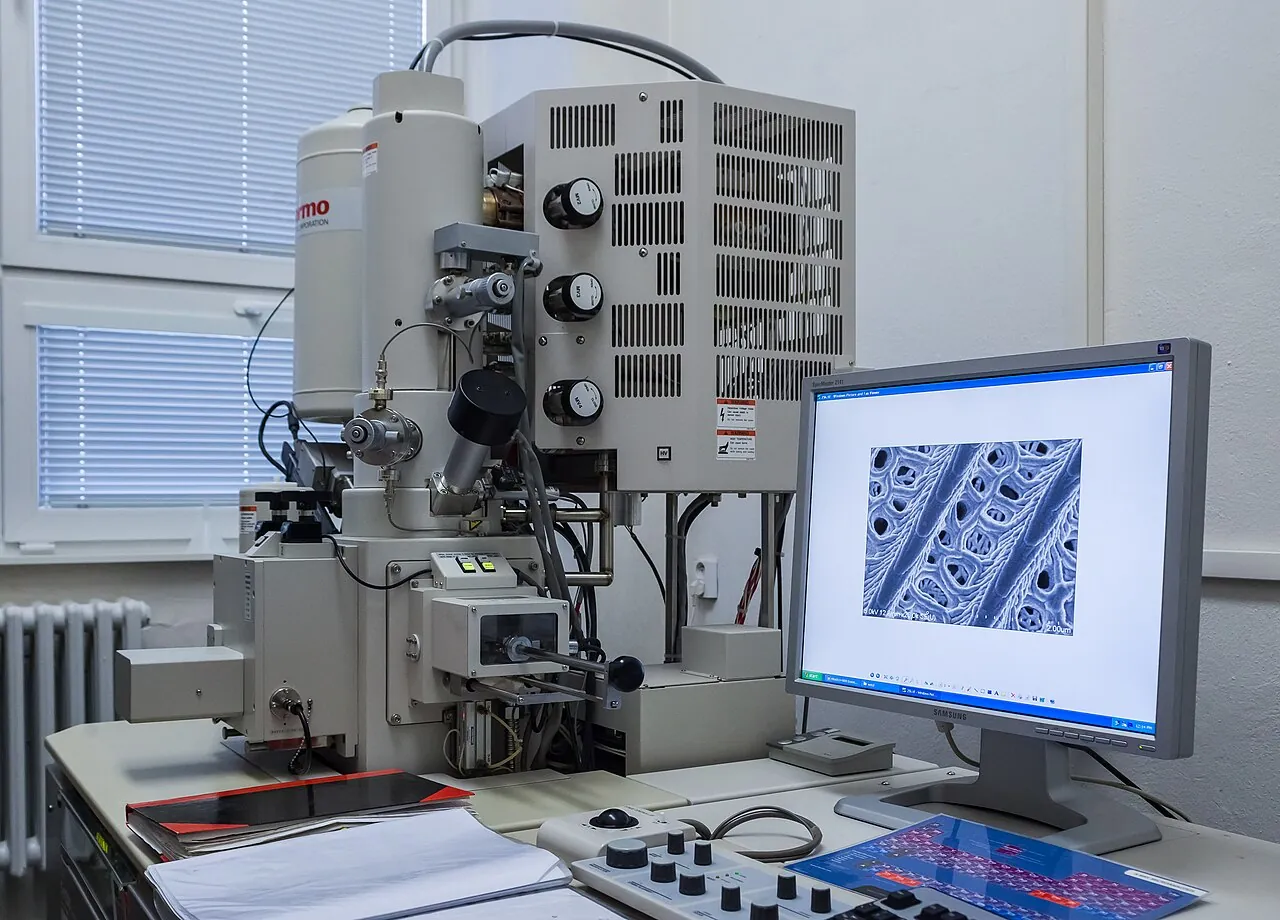

SEM–EDS, bir tozun hem şeklini hem de hangi elementlerden oluştuğunu gösterir. Simülatörde dokuz bilinmeyen tozdan birini seçip numuneyi hazırlar, vakumu kurar, odak ve astigmatizmayı ayarlar, görüntüyü alır ve EDS spektrumundan elementlerini tahmin edersin.
Simülatör nasıl kullanılır?
- Önerilen ayar düğmesi seçili numune için düzgün bir başlangıç kurar. Sonra tek tek bozarak neyin neyi değiştirdiğine bak.
- Önce pompalama süresi yeterli olmalı; vakum yeterli değilse yüksek gerilim kilitli kalır ve görüntü gelmez.
- Odak ve astigmatizma sürgülerini görüntü en keskin olana kadar oynat. Otomatik odak gürültülü ya da şarj olan görüntüde sapar.
- Spektrumda gördüğün elementleri işaretle, sonra “Cevabı göster”i aç.
Görüntü nasıl oluşur?

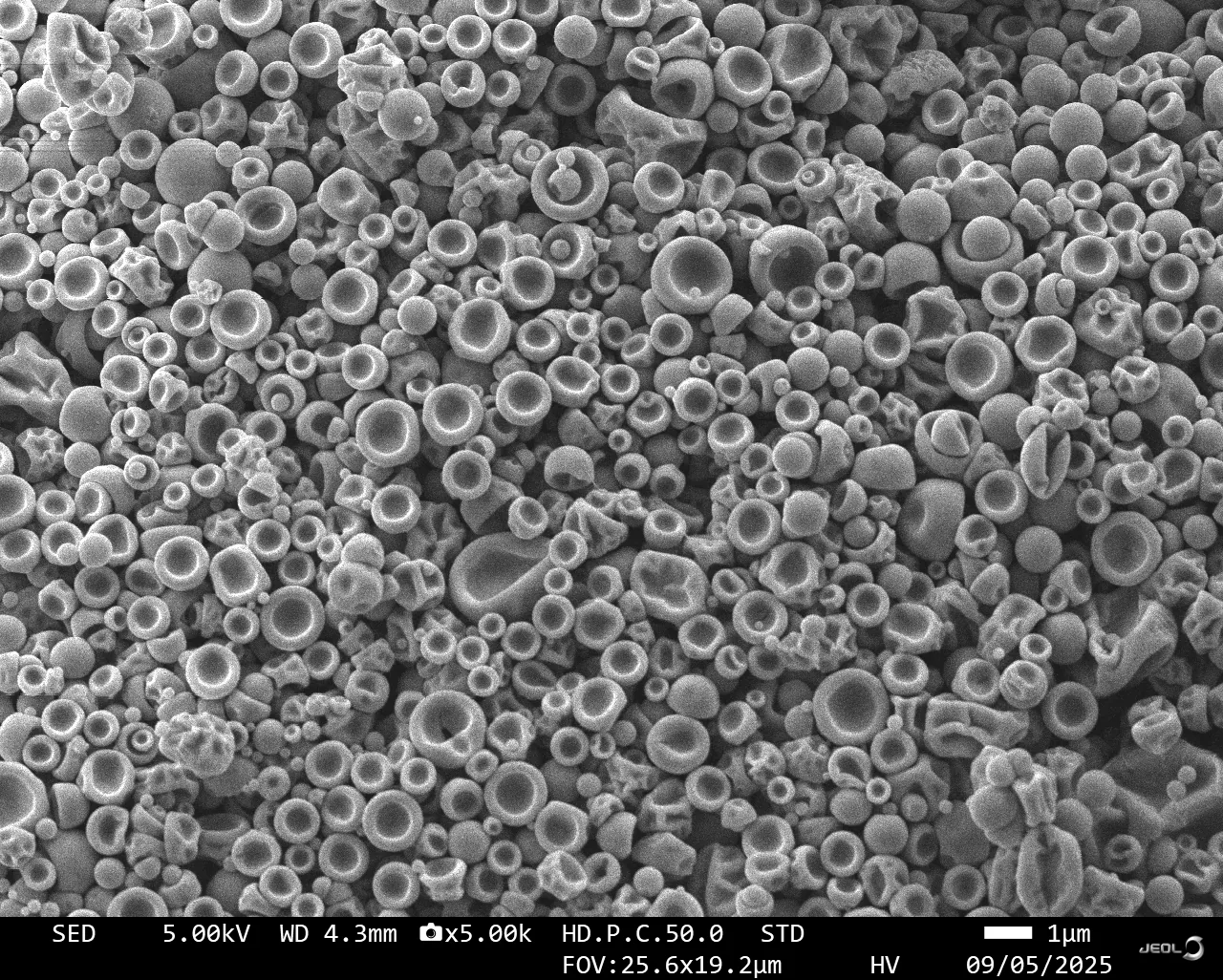

- SE ve BSE: İkincil elektronlar (SE) yüzey topografyasını ve kenarları gösterir. Geri saçılan elektronlar (BSE) atom numarasına duyarlıdır: ağır elementler parlak görünür.
- Hızlandırma gerilimi: Yüksek gerilimde elektronlar numuneye daha derin girer (Kanaya–Okayama menzili), ince yüzey ayrıntısı kaybolur ve iletken olmayan numune yük biriktirir.
- Şarj olma: İletken olmayan numune elektronları boşaltamaz; parlak lekeler ve yatay çizgiler oluşur. Çözüm: altın–paladyum gibi ince bir iletken kaplama, düşük gerilim ya da alçak vakum.
- Işın çapı ve nokta boyutu: Büyük akım gürültüyü azaltır ama ışını genişletir ve çözünürlüğü düşürür.
- Işın hasarı: Organik kristaller güçlü ve uzun taramada bozulur; kenarlar yuvarlaklaşır.
EDS spektrumu nasıl okunur?
Elektron demeti numunedeki atomların iç kabuk elektronlarını koparır; boşluğu dolduran elektron elemente özgü enerjide bir X-ışını yayar. Bu enerjiler spektrumdaki piklerin yeridir: karbon 0,28 keV, oksijen 0,52 keV, demir 6,40 keV gibi.
- Aşırı gerilim: Bir çizgiyi uyarmak için ışın enerjisi, o elementin iyonlaşma (kritik) enerjisinin birkaç katı olmalıdır. Demir için eşik 7,1 keV'dir; 5 kV'ta demir görünmez.
- Kaplama pikleri: Altın (2,12 keV) ve paladyum (2,84 keV) kaplamadan gelir; numunenin bileşeni değildir ve diğer çizgileri örtebilir.
- Hidrojen görünmez: Organik numunelerde yalnızca karbon ve oksijeni (ve varsa azotu) görürsün.
- Ölü zaman: Sayım hızı detektörün işleyebileceğini aşarsa spektrum verimsizleşir; nokta boyutunu küçültmek gerekir.
Sık sorulan sorular
SEM görüntüsü neden gri tonludur?
SEM renk değil elektron sinyali ölçer. Her piksel o noktadan gelen elektron sayısını gösterir; parlaklık topografyayı ya da atom numarasını anlatır. Renkli görüntüler sonradan yapay olarak boyanmıştır.
Neden numune kaplanır?
İletken olmayan numuneler elektronları boşaltamaz ve şarj olur, bu da görüntüyü bozar. İnce bir altın, altın–paladyum ya da platin kaplama iletken bir yol oluşturur.
EDS hidrojeni neden göremez?
Hidrojenin iç kabuk elektronu yoktur ve çok hafif elementlerin yaydığı X-ışınları çok düşük enerjilidir. Dedektör hidrojeni ve genellikle helyum ile lityumu ölçemez.
Işın çapı, alan derinliği, şarj olma, ışın hasarı ve gürültü eğitim amaçlı yaklaşık modellerdir. Görüntü numunenin gerçek fotoğrafı değil, bu modelden üretilmiş çizimdir.
