Fraksiyonlu Damıtma Simülatörü: Etanol–Su ve Azeotrop Sınırı
Etanol–su karışımını kolonla ayır: kolon türü, geri akış oranı, ısıtma gücü ve kafa ayrımı saflığı nasıl etkiler? McCabe–Thiele grafiği ve azeotrop sınırıyla fraksiyonlu damıtmayı tarayıcıda dene.
Fraksiyonlu damıtma, kaynama noktaları yakın sıvıları kolonda tekrar tekrar buharlaştırıp yoğuşturarak ayırır. Bu simülatörde etanol–su karışımını kendi kurduğun düzenekle damıtır, McCabe–Thiele grafiğinde kolonun her kademesini izler ve saflık ile enerji arasındaki ödünleşimi görürsün.
Simülatör nasıl kullanılır?
- Balona konan hacmi ve etanol oranını, kolonu, geri akış oranını ve ısıtma gücünü ayarla.
- McCabe–Thiele grafiği, denge eğrisi ile çalışma doğrusu arasındaki basamakları gösterir: ne kadar çok basamak sığarsa ayırma o kadar iyidir.
- Kafa sıcaklığı ve damıtığın etanol oranı grafikleri, kafa ile ana fraksiyonun nerede ayrıldığını ve azeotropa nasıl yaklaşıldığını anlatır.
Neden azeotrop sınırı var?
Etanol–su karışımı 1 atm basınçta kütlece yaklaşık %95,6 etanolde (mol kesri ≈ 0,894) 78,15 °C'de tek bileşen gibi kaynar; buhar ile sıvının bileşimi aynı olur. McCabe–Thiele grafiğinde denge eğrisi bu noktada y = x çizgisine değer ve kademelerle daha öteye geçilemez. Bu yüzden damıtma ile mutlak etanole ulaşılmaz; son su moleküler elek, membran ya da üçüncü bir bileşen eklenerek uzaklaştırılır.
Kolonun işi: kademeler ve geri akış

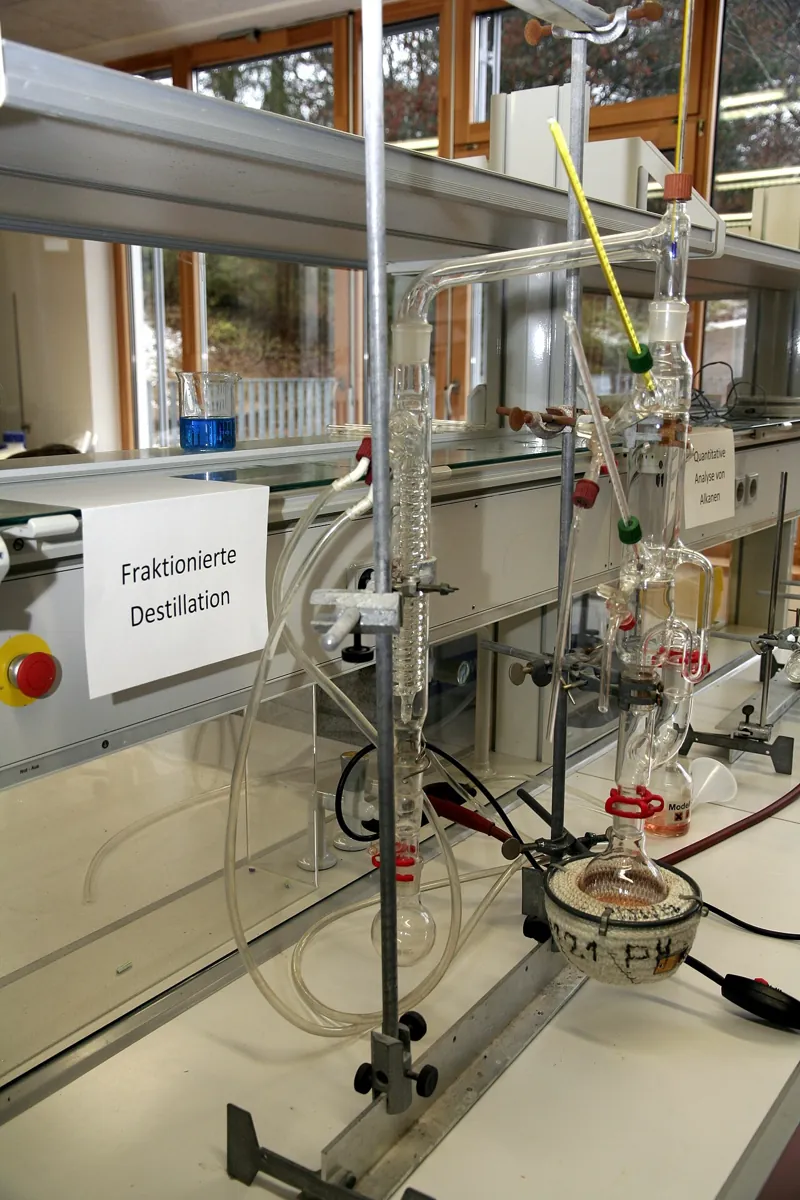

- Kademe sayısı: Dolgu malzemesi ya da girintili cam kolon, buharla sıvının defalarca dengeye gelmesini sağlar. Kolonsuz damıtma tek kademedir, ayırma zayıftır.
- Geri akış oranı: Kolona geri dönen sıvının, toplanan damıtığa oranıdır. Oran yükseldikçe ayırma artar, ama aynı miktarda ürün için daha çok enerji ve zaman gider.
- Isıtma gücü: Çok yüksek güçte buhar akışı sıvıyı yukarı sürükler ve kolon taşar; çok düşük güçte kolonda geri akış oluşmaz. İkisinde de ayırma bozulur.
- Yalıtım: Yalıtımsız kolon yan yüzeyden ısı kaybeder, etkin kademe sayısı düşer.
- Kafa ayırma: İlk damlalardaki uçucu safsızlıklar atılmazsa ürüne karışır. Ana fraksiyon, kafa sıcaklığı yükselmeye başlayınca kesilmelidir.
Sık sorulan sorular
Fraksiyonlu damıtma ile basit damıtma arasındaki fark nedir?

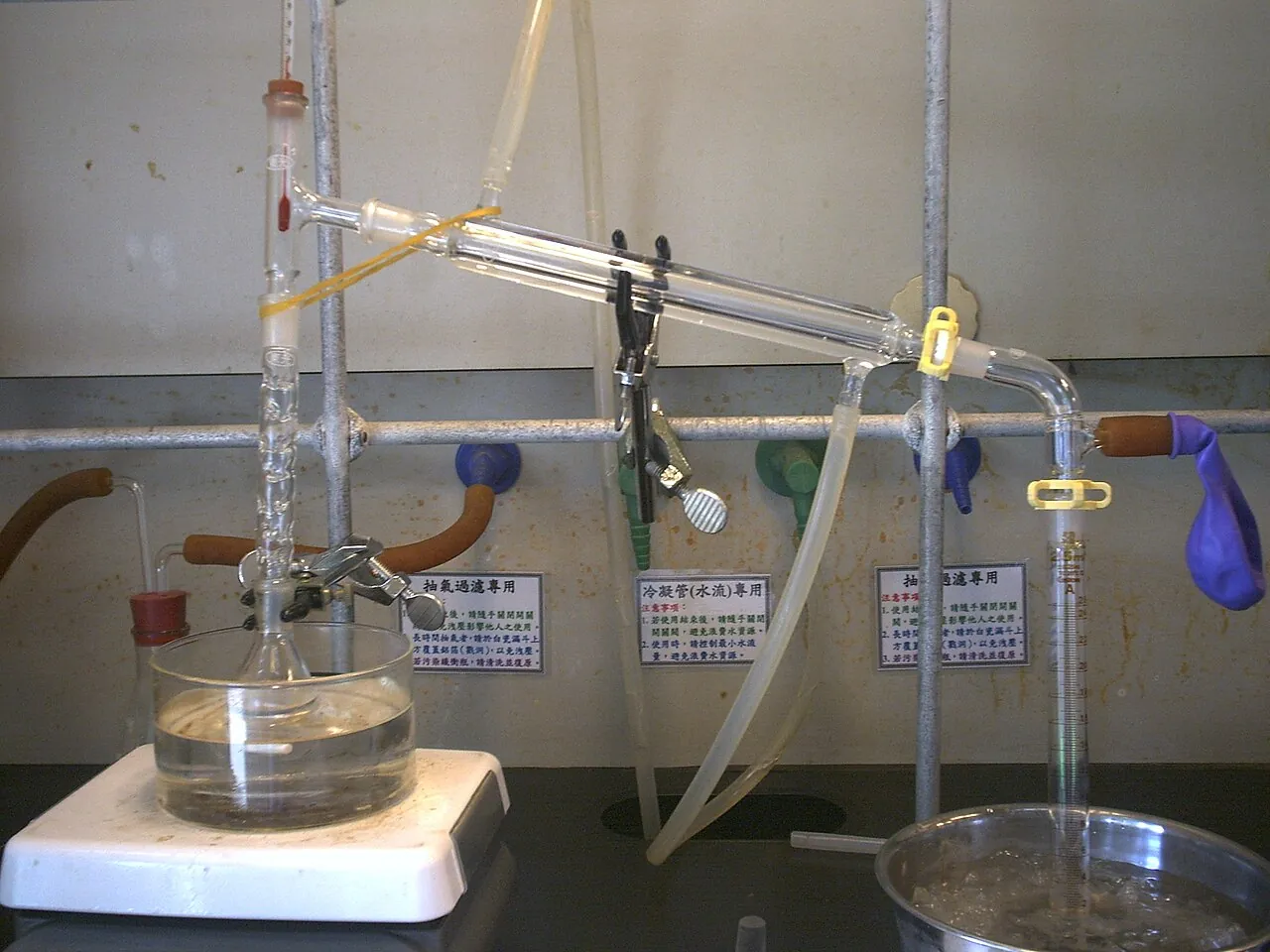

Basit damıtmada buhar doğrudan soğutucuya gider ve yalnızca bir denge kademesi vardır. Fraksiyonlu damıtmada buhar dolgulu ya da girintili bir kolonda sıvıyla temas eder ve birçok kademe boyunca zenginleşir.
Etanolü damıtmayla %100'e çıkarmak neden mümkün değildir?
Etanol–su azeotropu 1 atm'de kütlece yaklaşık %95,6 etanoldedir. Bu bileşimde buhar ve sıvı aynı bileşime sahiptir; kolon kaç kademe olursa olsun bunun ötesine geçilemez.
Geri akış oranı artınca neden daha çok enerji harcanır?
Geri dönen sıvının yeniden buharlaşması gerekir. Aynı miktarda damıtığı toplamak için daha çok buhar üretilir; ayırma iyileşir, ama kJ/g maliyeti yükselir.
Denge verisi yaygın ders kitabı tablosundan alınmış ve aralarında monoton kübik interpolasyon yapılmıştır. Kolon kapasiteleri ve kayıplar eğitim amaçlı ayar değerleridir; gerçek bir kolonun ölçümü değildir.
